MMO trakasta mrežasta anoda za zaščito betona: česa vam standardi ne povedo

MMO trakasta mrežasta anoda za zaščito betona: česa vam standardi ne povedo

Armiranobetonske konstrukcije predstavljajo edinstven izziv katodne zaščite. Elektrolit je alkalen in ima visoko-upornost. Anoda mora biti vdelana ali pritrjena na betonsko površino. In celoten sklop mora zdržati desetletja brez vzdrževanja. Anoda MMO Ribbon Mesh je postala standardna rešitev, vendar je za njeno pravilno uporabo potrebno razumeti, kaj pisni standardi izpuščajo.

Zakaj je beton težak za anode

Beton ima običajno pH nad 12,5. To pasivno okolje naravno ščiti jekleno ojačitev, dokler onesnaženje s kloridom ali karbonizacija ne zlomi pasivnega filma. Za katodno zaščito z vtisnjenim tokom mora anoda delovati v istem alkalnem okolju. Številne vrste anod se v betonu hitro razgradijo, ker visok pH napade premaz ali podlago.

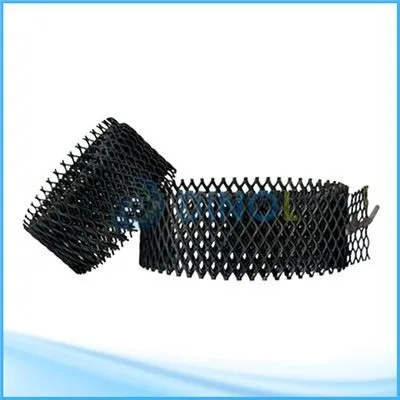

Prevleka IrO2/Ta2O5 na anodi iz titanove mreže MMO je neobičajno stabilna v alkalnih pogojih. Titanov substrat tvori pasivni film, ki je odporen na vodo iz betonskih por. Ta kemična združljivost je razlog, zakaj specifikacijski listi za MMO Ribbon Mesh anodo pogosto navajajo zaščito betona kot primarno uporabo.

Dva načina namestitve

Prva metoda je vdelana mreža. Anoda iz titanove mreže MMO je pred vlivanjem betona privezana na armaturno kletko. Beton v celoti obdaja mrežo. Ta metoda zagotavlja najbolj enakomerno porazdelitev toka, ker je anoda na isti globini kot ojačitev. Ko pa je mrežica vlita, ni več mogoče dostopati za popravilo.

Drugi način je površinsko{0}}vgrajena mreža. Ko se beton strdi, se mrežasta anoda MMO Ribbon Mesh pritrdi na betonsko površino s plastičnimi zatiči ali lepilom. Mrežo pokriva tanka plast prevodnega cementnega premaza ali razpršenega elektrolita. Ta metoda omogoča prihodnji dostop, vendar zahteva bolj zapleten sistem električne povezave.

Trenutne zahteve so nižje, kot si mislite

Za jeklo v pasivnem betonu je gostota zaščitnega toka le 0,2 do 2 mA na kvadratni meter jeklene površine. To je ena-desetina toka, potrebnega za zakopano jeklo v zemlji. Objavljene ocene toka za MMO Ribbon Mesh Anodo, kot je 2,8 mA/m ali 3,5 mA/m, so veliko višje, kot zahtevajo konkretne aplikacije. Ta presežna zmogljivost pomeni, da je življenjska doba betona skoraj vedno na zgornjem koncu razpona 20-100 let.

Ne pretiravajte z oblikovanjem. Uporaba mrežne mreže z višjim nazivnim tokom, kot je potrebno, povzroči odpadni material. Specifikacija 10mm*76m z 2,8mA/m zadostuje za večino betonskih mostov in parkirnih konstrukcij. Uporabljajte samo 19-milimetrsko ali širšo mrežico za zelo velike-površinske ulitke, kjer manj anod zmanjša delo pri namestitvi.

Skrito vprašanje proizvodnje plina

Vse anode z vtisnjenim tokom v betonu proizvajajo kisik in klor na površini anode. Pri vgrajenih aplikacijah mora ta plin uhajati skozi strukturo betonskih por. Če se plin kopiči, ustvari uporovno pregrado, ki poveča napetost in zmanjša porazdelitev toka.

Mrežasta struktura anode iz titanove mreže MMO omogoča uhajanje plina skozi odprtine. Trdna tračna anoda bi ujela plin pod seboj. Velikost lukenj mreže neposredno vpliva na sproščanje plina. Za uporabo v vgrajenem betonu zadostujejo odprtine 2,5 x 4,6 x 0,6 mm. Za površinsko nameščene-aplikacije s prevodnim prekrivanjem večja odprtina 34 x 76 x 0,89 mm zagotavlja še boljše odzračevanje plina.

Toplotno neskladje med titanom in betonom

Titan ima koeficient toplotne razteznosti 8,6 x 10^-6 na stopinjo Celzija. Beton je približno 10 do 12 x 10^-6. Razlika je majhna, a ne ničelna. V strukturah, ki so podvržene ciklom zmrzovanja-odmrzovanja ali izpostavljenosti ognju, lahko diferencialna ekspanzija povzroči odlepitev površinsko nameščene mreže. Zato je treba površinsko nameščeno mrežno anodo MMO Ribbon Mesh pritrditi s prilagodljivimi pritrdilnimi elementi, ne s trdim epoksidom. Mreža potrebuje prostor za rahlo premikanje glede na betonsko površino.

Razlike pri pregledu in spremljanju

Za razliko od aplikacij v tleh, kjer merite anodni-in-zemljinski potencial neposredno, konkretne aplikacije zahtevajo srebrovo-srebrovo kloridno referenčno elektrodo, vdelano blizu ojačitve. Ta referenčna elektroda meri potencial jekla glede na stabilen standard. Sama anoda iz titanove mreže MMO ne more služiti kot referenca, ker se njen potencial spreminja glede na gostoto toka.

Namestite vsaj tri referenčne elektrode na anodno območje. Ko referenčne elektrode pokažejo, da se potencial jekla giblje izven zaščitnega območja, prilagodite izhod usmernika. Ne zanašajte se samo na anodni potencial.

Previdnost glede betona-kontaminiranega s kloridi

Če beton že vsebuje kloride nad pragom za aktivno korozijo, bo začetna trenutna potreba visoka. Jeklena površina aktivno korodira in sistem katodne zaščite mora najprej zaustaviti korozijo, preden lahko ohrani pasivnost. To začetno obdobje lahko traja mesece in lahko zahteva gostote toka, ki se približajo najvišji vrednosti anode MMO Ribbon Mesh.

Med to fazo depolarizacije spremljajte temperaturo mreže. Za preverjanje vročih točk uporabite infrardečo kamero. Če kateri koli odsek mreže presega 50 stopinj nad okolico, zmanjšajte tok in podaljšajte polarizacijsko obdobje. Prevleka IrO2/Ta2O5 lahko začasno prenese visok tok, vendar prekomerno segrevanje pospeši dolgoročno-porabo.

Zakaj je prilagoditev pomembna za beton

Standardni anodni izdelki iz titanove mreže MMO so zasnovani za tla. Beton je drugačen. Di Noer ponuja prilagoditev velikosti lukenj mreže posebej za betonske aplikacije. Širša odprtina izboljša odvajanje plina. Tanjši pramen zmanjša vizualni učinek na arhitekturni beton. Spremenjena prevleka z višjo vsebnostjo iridija bolje prenese začetni depolarizacijski tok.

Preden naročite velike količine, prosite za vzorce. Vstavite vzorce v testne betonske bloke, narejene iz vaše dejanske betonske mešanice. Delujte trenutno 90 dni na načrtovani ravni delovanja. Nato odprite bloke in jih preglejte. Mreža ne sme kazati izgube premaza, razpok in izgube oprijema na beton. Če prestane ta preizkus, bo vaša-namestitev v polnem obsegu verjetno uspela.

MMO Ribbon Mesh Anoda je preizkušena tehnologija za katodno zaščito betona. Toda dokazano ne pomeni samodejno. Bodite pozorni na podrobnosti, ki jih standardi nikoli ne zapišejo.
